Beschreibung
„Fischer 25x Aufhängebügel AHB – 079675“

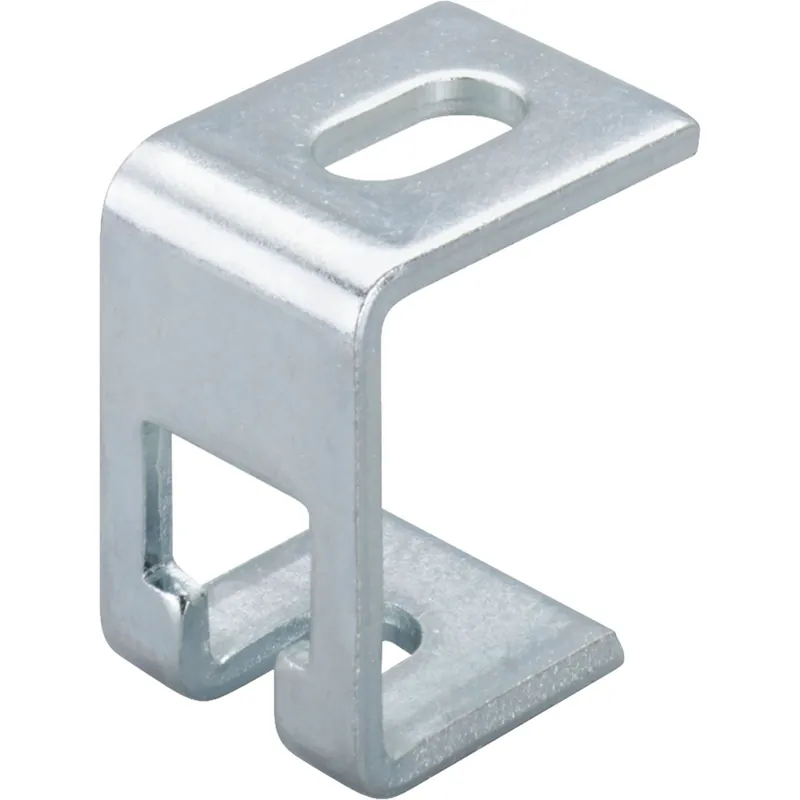

Der fischer Aufhängebügel AHB ist ein Befestigungselement aus galvanisch verzinktem Stahl. Durch die Stanzöffnung kann ein Bauteil mit Gewindestangen der Größe M8, M 10 und M 12 und passender Mutter einfach eingehängt und justiert werden.
Vorteile
- Die Aufnahme des Aufhängebügels ermöglicht jederzeit eine nachträgliche Höhenregulierung.
- Das Langloch der Grundplatte erlaubt eine einfache Ausrichtung des Aufhängebügels.
- Durch die Stanzöffnung kann ein Bauteil mittels Gewindestange und Mutter einfach eingehängt und einjustiert werden.
Anwendungen
- Bauteil zur Höhenregulierung
- Bei Verwendung von Gewindestäben der Größe M8 sollte eine Unterlegscheibe eingesetzt werden
- Einsatz von Unterlegscheibe bei Verwendung von Gewindestäben der Größe M8
Merkmale
- Lastniveau: mittel
- Material: GVZ1
- Für Gewinde: M 8, M 10, M12
- Max. empf. statische Last (zentr. Zug): 1,20 [kN]
- Verzinkung: galvanisch verzinkt, 6 – 8 µm
- Werkstoff: Stahl DD11 (Werkstoff-Nr. 1.0332) nach DIN EN 10111
